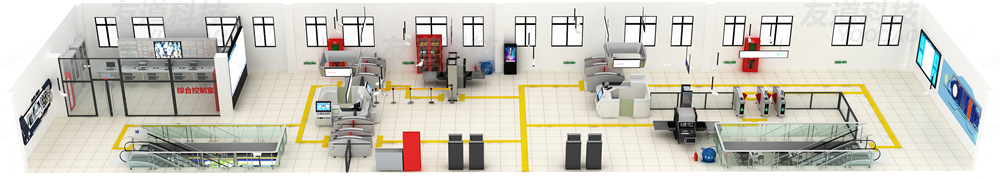

智慧車站創新實訓基地效果圖-站廳層

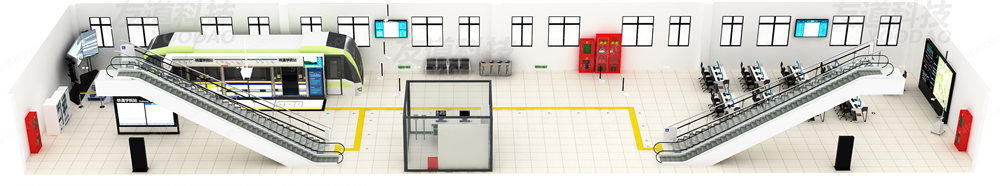

智慧車站創新實訓基地效果圖-站臺層
站廳設備
站臺設備
1.系統組成
智慧車站創新實訓室的站廳層配備人臉識別閘機、智能客服終端、智能 AFC 系統終端、智慧綜控室（含 IBP 盤、車站智慧管理系統、FAS 機柜、聯鎖系統、行車備品柜、應急備品柜、多屏行車調度模擬系統等）及消防設備設施；站臺層則搭載站臺門控制系統、客流顯示設備、智慧車廂實訓（模擬車內環境與應急裝置）、消防設備設施、扶梯直梯、導向標識、智慧廣告燈箱、智慧站臺環境地坪、廣播系統與模擬駕駛仿真系統。
實訓基地的建設依托以相關實訓設備為基礎依托，故障復現為核心，綜合實訓為指導，設計有一整套完整、科學的實訓基地建設標準，結合學院現狀，為學院建立起符合學院實際需求、且能最大程度提升學院綜合實力的實訓基地，從而提升學生的實踐能力，對故障的檢測與維修能力，真實崗位能力等。
2.面向?qū)I(yè)
城市軌道交通運營管理、鐵道交通運營管理、城市軌道交通機電技術、城市軌道交通車輛技術、交通樞紐運營管理、高速鐵路客運服務、城市軌道交通通信信號技術
3.相關崗位
地鐵車站站務員、售票員、客運值班員、行車值班員、車站綜控員、軌道交通設備檢修助理、交通樞紐服務員、高鐵客運員、軌道交通運營調度助理
4.功能簡介
城市軌道交通運營管理專業實訓基地建設分為兩期進行建設，占地468.7平米。基地由行車組織訓練區、票務訓練區、綜合監控訓練區、應急處置訓練區、站臺設備訓練區組成，將建成集基礎技能、專項技能和1+X職業技能證書考評技能的城市軌道交通運營管理綜合實訓體系。 實訓基地的建設依托以相關實訓設備為基礎依托，故障復現為核心，綜合實訓為指導，設計有一整套完整、科學的實訓基地建設標準，結合學院現狀，為學院建立起符合學院實際需求、且能最大程度提升學院綜合實力的實訓基地，從而提升學生的實踐能力，對故障的檢測與維修能力，真實崗位能力等。 “故障復現教學法”是友道科技在源于芬蘭的“現象式教學”的基礎上，結合軌道交通產業經驗和實踐教學經驗改進而來，即根據軌道交通產業特點，在符合軌道交通作業流程和行業規范要求的前提下，將真實復現崗位工作過程中可能遇到的故障現象，融入課程設備，展現崗位過程中典型的設計和調試陷阱；并通過發現問題，分析問題，并解決問題的實踐教學活動，鍛煉學生的設備維護、調試能力；自主學習鉆研能力；崗位協調能力；綜合素質能力等。

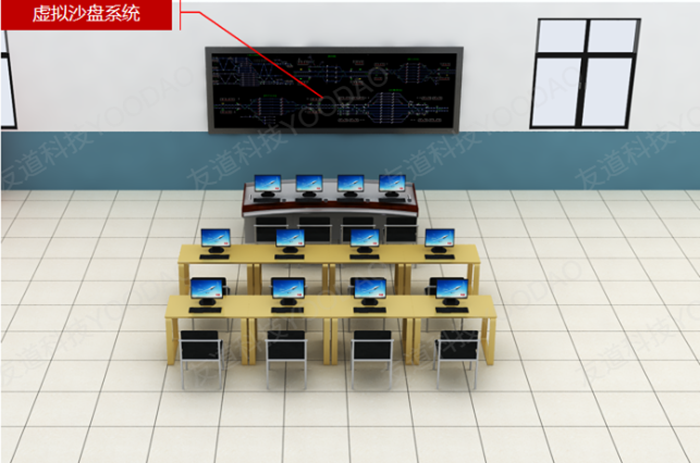

①行車組織訓練區:
用于備品的管理與使用，行車調度操作流程，行車作業辦理等。其中行車操作臺采用虛擬仿真沙盤，配置大屏及操作臺，行車組織軟件。主要配備的設備為：軌道交通行車調度虛擬沙盤實訓系統、行車備品，相關報表。

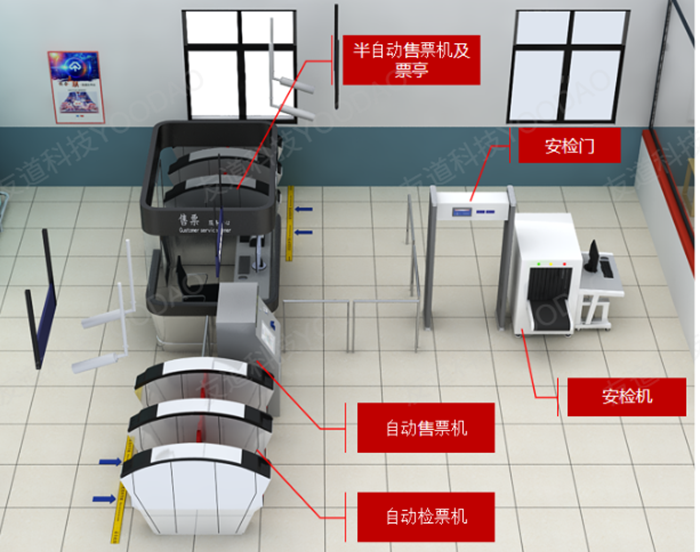

②票務訓練區:
參考實訓軌道交通售票、檢票、計費、收費、統計、清分、管理等全過程的自動化系統，是城軌系統中的運營核心子系統，該系統綜合了機械、電子、通信、計算機等學科，替代傳統的人工售檢票，實現了地鐵運營環境中售票、進站檢票、出站檢票、票務數據統計和處理等環節的自動化，杜絕了人為因素的影響，體現了地鐵票務管理的現代化水平。同時配備一套安檢系統，組成了整個安檢、購票、售票、進站流程訓練模塊。 票務實訓區設備可完成與綜合監控訓練區設備聯動。綜合監控訓練區中的IBP盤可控制AFC設備緊急開啟狀態；綜合監控系統可監控AFC全部設備狀態并顯示在對應界面上、對故障設備進行報警和突發狀況的應急響應。 主要配套設備：自動檢票機、自動售票機、半自動售票機、安檢系統。AFC設備均提供地鐵真實設備，非教學模擬仿真實訓設備。

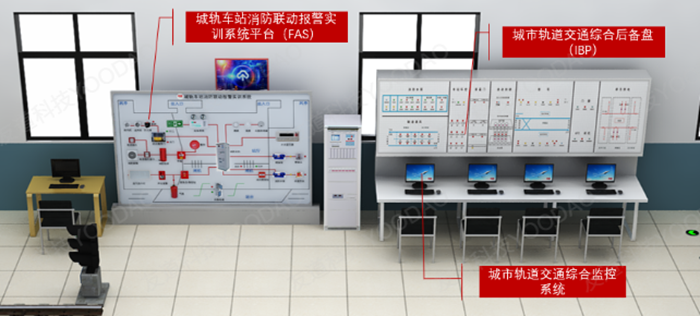

③綜控室實訓區:
也稱綜合監控訓練區，主要為監控設備、IBP盤以及FAS火災報警的設備設施認知及日常巡檢維護，火警狀態下各系統間的聯動控制，火災應急演練，綜合監控各子系統認知與實操教學。 綜合監控訓練區可以實現和票務訓練區、站臺設備訓練區設備聯動實訓。IBP盤可以控制BAS設備啟停狀態、控制電梯啟停狀態、控制屏蔽門開閉狀態、控制AFC設備狀態；綜合監控軟件可以監視屏蔽門設備、AFC設備、FAS設備、BAS設備、電梯設備狀態，控制各系統設備動作，并將設備信息顯示在相應界面上，可以對設備故障進行報警并作出應急響應。 主要配套設備：城軌車站消防聯動報警實訓系統平臺（FAS）、城市軌道交通綜合監控系統、城市軌道交通綜合后備盤（IBP盤）。

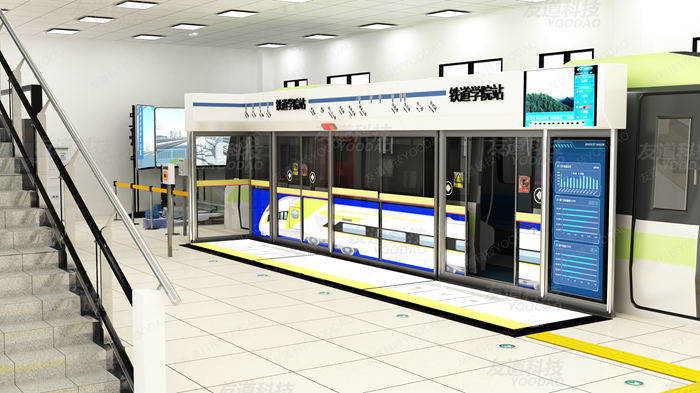

④站臺設備實訓區：
配備模擬車廂、環控系統、手搖道岔，模擬車廂及手搖道岔實訓平臺直觀地給學生展示軌道交通車廂的設備組成及功能使用，使學生能夠認知軌道交通車輛車廂及其附屬設備；環控實訓系統建立整個車站的模型，可以進行風水電系統認知及流程操作；道岔設備的使用，行車調度操作流程，行車作業辦理等培訓。屏蔽門設備的認知、操作，門故障的類型和常見故障處理等教學與實訓。道岔設備的使用，行車調度操作流程，行車作業辦理等培訓。電梯實訓設備使學生掌握電梯檢修、維護、安裝操作；突發事故的處置流程。電扶梯實訓設備可以了解電扶梯結構及工作原理、演練電扶梯拆裝、檢修過程。
